Paragrafo 1.11 risposte ad alcuni degli esercizi proposti

Sottoparagrafo 1.11.1

Risposta parziale all'esercizio della Sottoparagrafo 1.10.1.

% terzo quesito
T = @(X) [4-2*X(1)-X(2); 2+3/2*X(1)-X(2)/2];
Square_0 = [0 1 1 0 0; 0 0 1 1 0];
Square=[T(Square_0(:,1)) T(Square_0(:,2)) T(Square_0(:,3)) ...
T(Square_0(:,4)) T(Square_0(:,5))];
hold on
plot(Square_0(1,:), Square_0(2,:), 'k-', "LineWidth", 4)
plot(Square(1,:), Square(2,:), 'r-', "LineWidth", 2)
ylim([0 4])
pbaspect([1 1 1])
Listato 1.11.1.

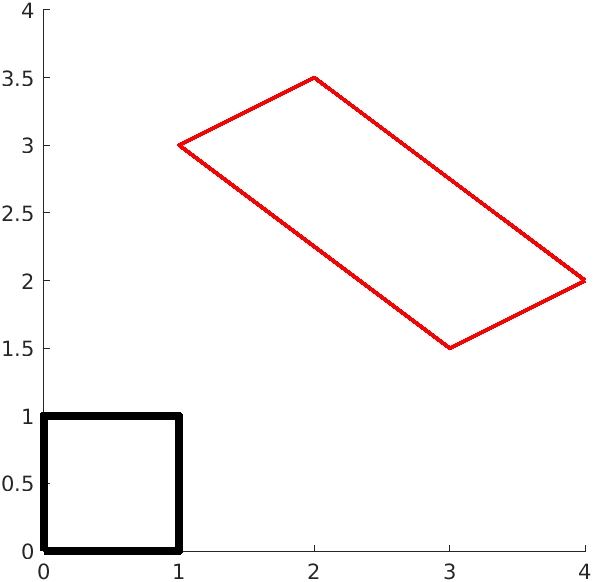

Figura 1.11.2.

Sottoparagrafo 1.11.2

Risposta all'esercizio della Sottoparagrafo 1.10.10.

X = sym('X', [3 1]);
u = sym('u', [3 1]);
u(1) = 3.5*10^(-3)*X(1) + 2.0*10^(-3)*X(2);
u(2) = 1.0*10^(-3)*X(1) - 0.5*10^(-3)*X(2);
u(3) = 0;

Du1 = gradient(u(1), X);
Du2 = gradient(u(2), X);
Du3 = gradient(u(3), X);
Du = [transpose(Du1); transpose(Du2); transpose(Du3)];

% primo quesito
eps = (Du + transpose(Du))/2

% secondo quesito
[epsV,epsD] = eig(eps);
eps1 = eval(epsD(1,1));
eps2 = eval(epsD(2,2));
eps3 = eval(epsD(3,3));

% terzo quesito
I = diag([1 1 1]);
C = I + Du + transpose(Du) + transpose(Du)*Du;
[cV,cD] = eig(C);
lam1 = eval(sqrt(cD(1,1)));
lam2 = eval(sqrt(cD(2,2)));
lam3 = eval(sqrt(cD(3,3)));

% quarto quesito
% verificare che eps1 è circa pari a lam1 - 1
% verificare che eps2 è circa pari a lam2 - 1
% verificare che eps3 è circa pari a lam3 - 1

% quinto quesito (visualizzare gli autovettori)
eval(epsV)
eval(cV)
Listato 1.11.3.
